Kırıcı Rotor

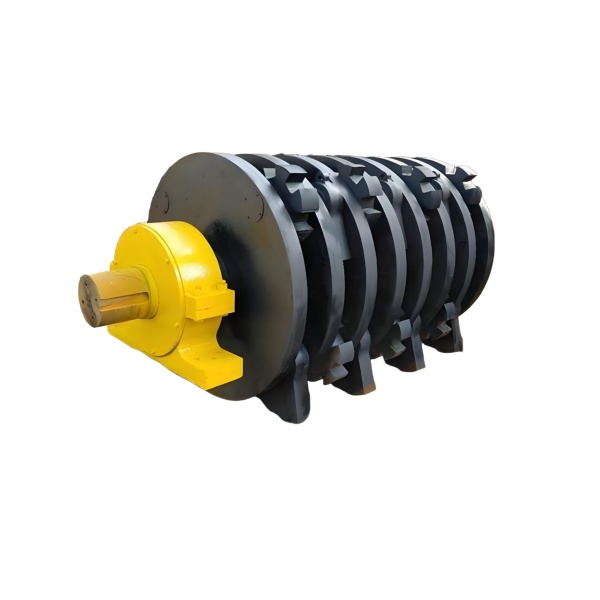

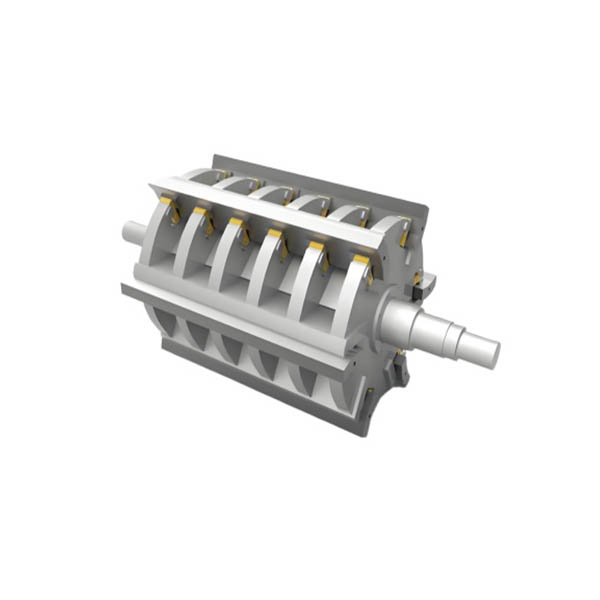

Darbeli kırıcı ekipmanının rotor tertibatı ana şaft, tambur, yataklar, darbe çubuğu, deflektör, koruyucu plaka, pres bloğu, koruma plakası, deflektör ve yatak yuvasını içerir.

Darbeli kırıcı ekipmanının darbe çubuğu malzemesi yüksek manganez çelik, seramik metal kompozit, yüksek manganez çelik ｉｎｓｅｒｔ alaşımlı çubuklar vb.'dir. Optimize edilmiş hilal şeklindeki darbe çubuğu, malzemelerin dikey darbesini, güçlü darbe kuvveti ve yüksek kırma verimliliği ile sağlayabilir. Darbe yüzeyi doğrusal bir darbe çubuğundan daha büyüktür ve bu da onu daha dayanıklı hale getirir.

Darbe çubuğu, kama blokları ile rotora sabitlenir ve kama bloğu ile göbek plakası arasındaki temas yüzeyi trapezoidaldir. Bu sabitleme yöntemi, rotor hızı ne kadar hızlı olursa darbe çubuğunun o kadar sıkı sabitlenmesini ve söküp takmanın o kadar güvenilir ve kolay olmasını sağlar.

Darbeli kırıcı ekipmanının yatak yuvası, entegre döküm çelik malzemeden yapılmıştır ve şasiye cıvatalarla sabitlenmiştir. Entegre yatak yuvası ve yatağın birleşimi daha kompakt olup, yatağın zıplamasını önleyebilir.
